组合式视镜
发表时间：2019-11-08 02:58浏览量：3755
用途
组合式视镜是我公司按照化工部（HG）标准生产、制造的一种管路窥视装置。该系列产品与管路之间均采用
法兰连接形式，广泛应用于化学、石油、医药、轻工、机械等部门，可直接对管路中流体的工作状态进行观测。
产品分类
| 结构形式 |
设计温度 (℃) |
公称压力 (MPa) |
公称直径 (DN) |
接液材质代号 | 连接法兰标准 | 制造标准 |
| A型组合式视镜 | -20～200 | 0.6～2.5 | 50～150 |
Ⅰ碳钢 Ⅱ不锈钢 |
HG/T20592-2009RF | HG21505-92 |
| B型组合式视镜 | HG/T20592-2009M |

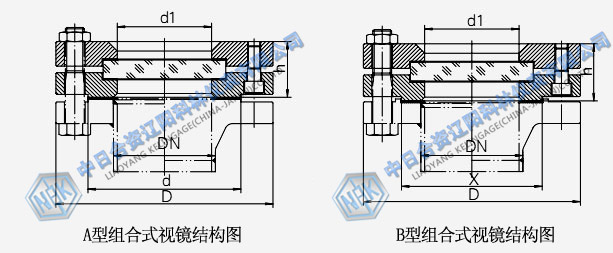

结构形式
技术参数
HG21505-92组合式视镜技术参数表
|
公称直径 (DN) |
公称压力 (MPa) |
观察孔d1 (mm) |
D (mm) |
d (mm) |
X (mm) |
h (mm) |
重量(kg) | |
| A型 | B型 | |||||||
| 50 | 0.6 | 50 | 140 | 90 | 80 | 38 | 3.56 | 3.30 |
| 1.0 | 160 | 102 | 87 | 42 | 5.48 | 5.32 | ||
| 1.6、2.5 | 160 | 102 | 87 | 44 | 5.74 | 5.58 | ||
| 80 | 0.6 | 80 | 185 | 128 | 116 | 46 | 7.41 | 7.21 |
| 1.0 | 195 | 138 | 120 | 46 | 8.25 | 8.01 | ||
| 1.6、2.5 | 195 | 138 | 120 | 52 | 9.42 | 9.10 | ||
| 100 | 0.6 | 100 | 205 | 146 | 135 | 46 | 8.35 | 8.04 |
| 1.0 | 215 | 158 | 149 | 46 | 9.29 | 9.00 | ||
| 1.6 | 215 | 158 | 149 | 52 | 10.59 | 10.28 | ||
| 2.5 | 230 | 162 | 149 | 59 | 14.30 | 13.93 | ||
| 125 | 0.6 | 125 | 235 | 178 | 164 | 54 | 12.23 | 11.86 |
| 1.0 | 245 | 188 | 175 | 54 | 13.73 | 13.35 | ||
| 150 | 0.6 | 150 | 260 | 202 | 188 | 54 | 14.45 | 14.05 |
| 1.0 | 280 | 212 | 203 | 54 | 17.31 | 17.06 | ||
