AM智能型金属管转子流量计

发表时间：2019-11-08 02:59浏览量：3034

产品详细介绍

概述

　　AM系列智能型金属管浮子流量计可测量液体、气体和水蒸汽，具有坚固，安全，耐用等特点。其耐高压，高

温等性能尤其适用于测量腐蚀性强，混浊，以及肮脏的液体。
　　本产品广泛应用于化工，石油，制药，食品和饮料等行业。
　　测量管材质可多种选择，经检验可适用于多钟恶劣工作环境。
　　指示器内附插入式模块，可在任何时候不中断测量随时升级更换，共有以下几种功能：
　　● 指针显示
　　● 指针显示和下限报警
　　● 指针显示和上限报警
　　● 指针显示和上、下限报警
　　● 指针显示，4—20mA信号输出
　　● 指针和数字显示，4—20mA信号输出，数字能显示瞬时和累积流量，仪表参数现场可调。

测量原理

　　当测量介质处于某一流量时，磁性浮子在测量管中对应一个浮子位置，这个浮子位置通过指示器中的磁耦合

系统传给指针，在刻度盘上即可读出相应的流量值。

特点

（1）测量管部分
▲ 坚固的全金属结构
▲ 可选择多钟材质：1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，PTFE衬里，Hc，Ti等
▲ 保温夹套型设计
▲ 高温型设计
▲ 带气阻尼装置
▲ 低压力损失
▲ 适合恶性环境，腐蚀性介质
▲ 具有良好的抗震性，抗热性
（2）指示器部分
▲ 双刻度指示
▲ 数字指示（瞬时/累积流量）
▲ 带微电子数字处理器的转换器，可以实现自检功能
▲ 表盘带数据输入键，可现场更改数据
▲ 带4—20mA输出，HART通讯协议，计算机接口，现场总线方式
▲ 带上，下限报警
▲ 防护等级高IP67
▲ 防爆设计（本安和隔爆）

技术参数

仪表型号	AM
流量范围	水 2.5 1/h～200 m³/h 空气 0.07～4500m3/h(20℃, 1.013bar)
量程比	10：1
精度	标准精度：1.5% 高精度：1.0% 标准精度（PTFE型）：2.5% 高精度（PTFE型）：1.5%
连接方式	法兰连接标准：DIN2501(DN15－DN200) 特殊：DIN2512(DN15－DN200) ANSI(1/2＂－8＂) 国标，日标等根据用户需要螺纹连接 DIN11851(SC40－SC80[1－1/2＂－3＂]) 根据用户需要
夹套连接方式	内螺纹1/2＂NPT 法兰连接 DN15 PN40 DIN2501 根据用户需要
最大压力	250bar
温度范围	介质温度－40～200℃(标准型) －20～125℃(PTFE型) －40～400℃(高温型) 环境温度－40～100℃
材　　质	1Cr18Ni9Ti 0Cr18Ni12Mo2Ti(316Ti，1.4571) 316(0Cr17Ni12Mo2) 304(0Cr19Ni9) 316L(00Cr17Ni14Mo2) 304L(00Cr19Ni11) PTFE衬里 Hastelloy C Ti 根据用户需要
防护等级	IP67
供电电源	12－28V DC (2线制) 电池供电
防爆等级	本安防爆：Exia II CT4－6 隔爆：Exd II CT4-6

流量表

安装高度250mm
口径	流量范围（最大值）			浮子号	压力损失（KPa）
	水 1/h 1kg/dm³，1mPas		空气 m³/h at 20℃，1013mbar		水 1/h 1kg/dm³，1mPas		空气 m³/h at 20℃，1013mbar
	M1	M2			M1	M2
DN15 (1/2＂)	25		0.7	15－250－K 10	6.5		7.1
	40	25	1.1	15－250－K 20	6.5	5.5	7.2
	63	40	1.8	15－250－K 30	6.6	5.5	7.3
	100	63	2.8	15－250－K 40	6.6	5.6	7.5
	160	100	4.8	15－250－K 50	6.8	5.6	8.0
	250	160	7.0	15－250－K 60	7.2	5.6	10.8
	400	250	10.0	15－250－K 70	8.6	6.	10.0
	630	400	16.0	15－250－K 80	11.1	7.3	14.0
DN25 (1＂)	1000	630	30	25－250－K 10	7.0	5.9	7.7
	1600	1000	45	25－250－K 20	8.0	6.0	8.8
	2500	1600	70	25－250－K 30	10.8	6.8	12.0
	4000	2500	110	25－250－K 40	15.8	9.2	19.0
	6300	4000	180	25－250－K 50	20.0	10.0	2.0
	10000	6300	250	25－250－K 60	24.2	14.0	29.5
DN50 (2＂)	6300	4000	180	50－250－K 10	8.1	6.8	8.6
	10000	6300	250	50－250－K 20	11.0	9.4	10.4
	16000	10000	400	50－250－K 30	17.0	14.5	15.5
	25000	16000	1000	50－250－K 40	28.0	18.5	22.0
DN80 (3＂)	25000	16000	100	80－250－K 10	8.1	6.9	8.0
	40000	25000	1200	80－250－K 20	9.5	9.0	14.0
	63000	40000	1800	80－250－K 20	10.0	7.9	25.0
DN100 (4＂)	63000	40000	2000	100－250－K 10	10.0	8.5	38.0
DN100 (4＂)	100000	63000	2500	100－250－K 20	16.2	12.8	40.5
DN150 (6＂)	100000	80000	4000	150－250－K 10	19.0	16.0	42.0
DN150 (6＂)	160000	100000	4500	150－250－K 20	22.0	17.3	44.0
DN200 (8＂)	160000			200－250－K 10	25.0	20.0	56.0
DN200 (8＂)	200000			200－250－K 20	28.5	24.0	62.0

注：M1－浮子材质为1Cr18Ni9Ti，0Cr18Ni12Mo2Ti，316，316L，Hc等
　 M2－浮子材质为PTFE，Ti等

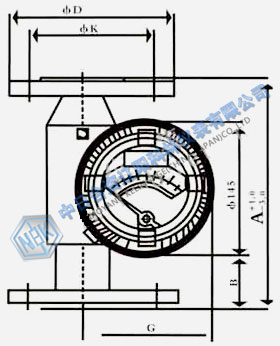

9.1标准型（DIN2501，ANSI RF）

口径	压力等级	标准型单位：mm
	PN	Size	φD	φK	φL	N	A	B	C	G
DN15 (1/2＂)	40 63	DN15 DN15	95.0 105.0	65.0 75.0	14.0 14.0	4 4	250 250	80 80	87 87	118 118
DN15 (1/2＂)	CL150 CL300	1/2＂ 1/2＂	89.0 95.2	60.3 66.7	15.9 15.9	4 4	250 250	80 80	87 87	118 118
DN25 (1＂)	40 63	DN25 DN25	115.0 140.0	85.0 100.0	14.0 18.0	4 4	250 250	80 80	87 87	118 118
DN25 (1＂)	CL150 CL300	1＂ 1＂	107.9 123.81	79.4 88.9	15.9 19.0	4 4	250 250	80 80	87 87	118 118
DN50 (2＂)	40 63	DN50 DN50	165.0 180.0	125.0 135.0	18.0 22.0	4 4	250 250	80 80	102 102	130 130
DN50 (2＂)	CL150 CL300	2＂ 2＂	152.4 165.1	120.6 127.0	19.0 19.0	4 8	250 250	80 80	102 102	130 130
DN80 (3＂)	40 63	DN80 DN80	200.0 215.0	160.0 170.0	18.0 22.0	8 8	250 250	80 80	132 132	144 144
DN80 (3＂)	CL150 CL300	3＂ 3＂	190.5 209.5	152.4 168.3	19.0 22.2	4 8	250 250	80 80	132 132	144 144
DN100 (4＂)	16 40 63	DN100 DN100 DN100	220.0 235.0 250.0	180.0 190.0 200.0	18.0 22.0 26.0	8 8 8	250 250 250	80 80 80	147 147 147	158 158 158
DN100 (4＂)	CL150 CL300	4＂ 4＂	228.6 254.0	190.5 200.0	19.0 22.2	8 8	250 250	80 80	147 147	158 158
DN150 (6＂)	16 40	DN150 DN150	285.0 300.0	240.0 250.0	22.0 26.0	8 8	250 250	80 80	172 172	183 183
DN150 (6＂)	CL150 CL300	6＂ 6＂	279.4 317.5	241.3 269.7	22.4 22.3	8 12	250 250	80 80	172 172	183 183
DN200 (8＂)	16 40	DN200 DN200	340.0 375.0	295.0 320.0	22.0 30.0	12 12	250 250	80 80	197 197	208 208
DN200 (8＂)	CL150 CL300	8＂ 8＂	342.9 381.0	298.5 330.2	22.4 25.4	8 12	250 250	80 80	197 197	208 208

9.2夹套型（DIN2501，ANSI RF）

口径	压力等级	夹套型单位：mm
	PN	Size	φD	φK	φL	N	A	B	C	G	F
DN15 (1/2＂)	40 63	DN15 DN15	95.0 105.0	65.0 75.0	14.0 14.0	4 4	250 250	80 80	87 87	118 118	100 100
DN15 (1/2＂)	CL150 CL300	1/2＂ 1/2＂	89.0 95.2	60.3 66.7	15.9 15.9	4 4	250 250	80 80	87 87	118 118	100 100
DN25 (1＂)	40 63	DN25 DN25	115.0 140.0	85.0 100.0	14.0 18.0	4 4	250 250	80 80	87 87	118 118	110 110
DN25 (1＂)	CL150 CL300	1＂ 1＂	107.9 123.81	79.4 88.9	15.9 19.0	4 4	250 250	80 80	87 87	118 118	110 110
DN50 (2＂)	40 63	DN50 DN50	165.0 180.0	125.0 135.0	18.0 22.0	4 4	250 250	80 80	102 102	130 130	120 120
DN50 (2＂)	CL150 CL300	2＂ 2＂	152.4 165.1	120.6 127.0	19.0 19.0	4 8	250 250	80 80	102 102	130 130	120 120
DN80 (3＂)	40 63	DN80 DN80	200.0 215.0	160.0 170.0	18.0 22.0	8 8	250 250	80 80	132 132	144 144	140 140
DN80 (3＂)	CL150 CL300	3＂ 3＂	190.5 209.5	152.4 168.3	19.0 22.2	4 8	250 250	80 80	132 132	144 144	140 140
DN100 (4＂)	16 40 63	DN100 DN100 DN100	220.0 235.0 250.0	180.0 190.0 200.0	18.0 22.0 26.0	8 8 8	250 250 250	80 80 80	147 147 147	158 158 158	150 150 150
DN100 (4＂)	CL150 CL300	4＂ 4＂	228.6 254.0	190.5 200.0	19.0 22.2	8 8	250 250	80 80	147 147	158 158	150 150
DN150 (6＂)	16 40	DN150 DN150	285.0 300.0	240.0 250.0	22.0 26.0	8 8	250 250	80 80	172 172	183 183	175 175
DN150 (6＂)	CL150 CL300	6＂ 6＂	279.4 317.5	241.3 269.7	22.4 22.3	8 12	250 250	80 80	172 172	183 183	175 175
DN200 (8＂)	16 40	DN200 DN200	340.0 375.0	295.0 320.0	22.0 30.0	12 12	250 250	80 80	197 197	208 208	200 200
DN200 (8＂)	CL150 CL300	8＂ 8＂	342.9 381.0	298.5 330.2	22.4 25.4	8 12	250 250	80 80	197 197	208 208	200 200
