透射式玻璃板液位计系列
发表时间：2019-11-08 02:59浏览量：3030
概述
透射式玻璃板液位计系列是直读式液位仪表中最普通、最常用的一种，广泛应用于石油、化工、电力、冶金、军工和食品等工业领域，用于测量各种承压容器开口容器中介质的液位或界位。
适用范围
●T30、T60透射式玻璃板液位计用于测量无色透明液体（光线较好）或不透明液体或有颜色液体的液位或界位。
●T30J、T60J透射伴热式玻璃板液位计用于测量不透明或有颜色粘稠、易凝结的介质的液位或界位。
主要技术参数
●中心距 ：≤3000mm
（可根据用户需要特殊制作）
●公称压力 ：≤PN6.3MPa
●工作温度 ：0～250℃
●自动封闭压力 ：≥0.3MPa
●冲洗、排污接口 ： NPT1/2 ″ 内螺纹
（可根据用户需要特殊制作）
●伴热蒸汽压力 ：≤1.0MPa
●伴热夹套接头 ：G1/2″外螺纹
（也可根据用户要求制作）
| 液位计名称 | 型号 |
公称压力 MPa |
介质温度与工作压力关系 | 接液材质 | |
|
工作压力 MPa |
介质温度 ℃ |
||||
|
射透式 玻璃板液位计 |
T30、 T60 T30J、 T60J |
PN2.5 | 2.5 | 250 |
Ⅰ 类 ： 20 25 25Mn Ⅱ 类 ：304 304L 316 316L 321 |
| PN4.0 | 4.0 | 200 | |||
| 3.6 | 250 | ||||
|
射透伴热式 玻璃板液位计 |
PN6.3 | 6.3 | 200 | ||
| 5.4 | 250 | ||||
过程连接
●法兰连接：HG/T20592-2009 DN20
（可根据用户需要特殊制作）
●螺纹连接：G3/4"外螺纹
（可根据用户需要特殊制作）
注：当中心距超过2500mm时仪表本身自带支撑架
| 玻璃型号7#（280mm） | 中心距CtoC（mm） | 500 | 800 | 1100 | 1400 | 1700 |
| 可视长度V. L.（mm） | 255 | 550 | 845 | 1140 | 1435 | |
| 玻璃型号8#（320mm） | 中心距CtoC（mm） | 580 | 920 | 1260 | 1600 | 1940 |
| 可视长度V. L.（mm） | 295 | 630 | 965 | 1300 | 1635 |

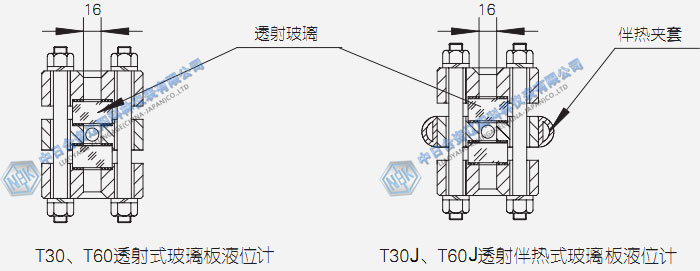

结构形式
