JYB-K投入式静压液位变送器
发表时间：2019-11-08 02:58浏览量：1035
抗腐蚀能力强，安装简便。
可广泛用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河道、海洋等场合。
★ 主要参数
1、输出形式：4～20mADC □ 0～5VDC □
2、供电电源：DC 24V(12V-32V)□ DC 12V□
3、准 确 度：±0.5％FS □ ±0.25％FS□
4、介质温度：－20～70℃
5、环境温度：－10～60℃
6、响应时间：≤100mS
7、可重复性：≤±0.1％F.S
8、长期稳定性：≤±0.1％F.S/y
9、非线性：≤0.2％F.S
10、热力零点温漂：≤0.03％F.S/℃
11、负载能力：电流型≤500Ω（不带显示）
≤250Ω（带显示） 电压型输出阻抗250Ω
12、过载压力：2倍量程
13、电气连接：电缆连接或端子连接
14、测量介质：油、水、气体及其他与316不锈钢兼容介质。
15、防护等级：IP68
★ 工作条件：
避免安装在机械振动和较强电磁干扰的环境下。

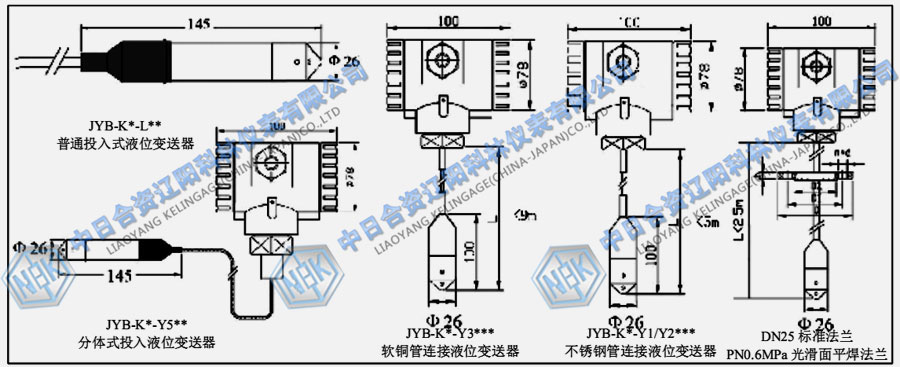

★ 外形及尺寸
| 公称直径：DN=25mm | 外径：D=100mm | 螺栓孔中心圆直径：D1=75mm |
| 连接突出部分直径：D2=60mm | 连接突出部分高度：f=2mm | 法兰厚度：b=4mm |
| 螺栓孔直径：d=12mm | 数量：N=4 | 注：如需其它尺寸法兰，请在订货时说明 |
1. 变送器可垂直、倾斜或水平安装在罐体、槽内，应确保避免泥沙等杂质埋没或堵塞变送器探头部分。
2. 在介质波动较大时，应采取措施固定变送器探头部分，如采用孔径为Φ12的防波管。
3. 导气电缆除作为电源和信号传输外，还起到关键的大气压补偿作用， 安装时应避免对线缆锁定太紧或过于锐角弯折，以防止导气管不通或折断。
4. 壳体垂直安装在罐体上方或附近的支架上，同时确保防晒透气，安装位置便于接线和调试。

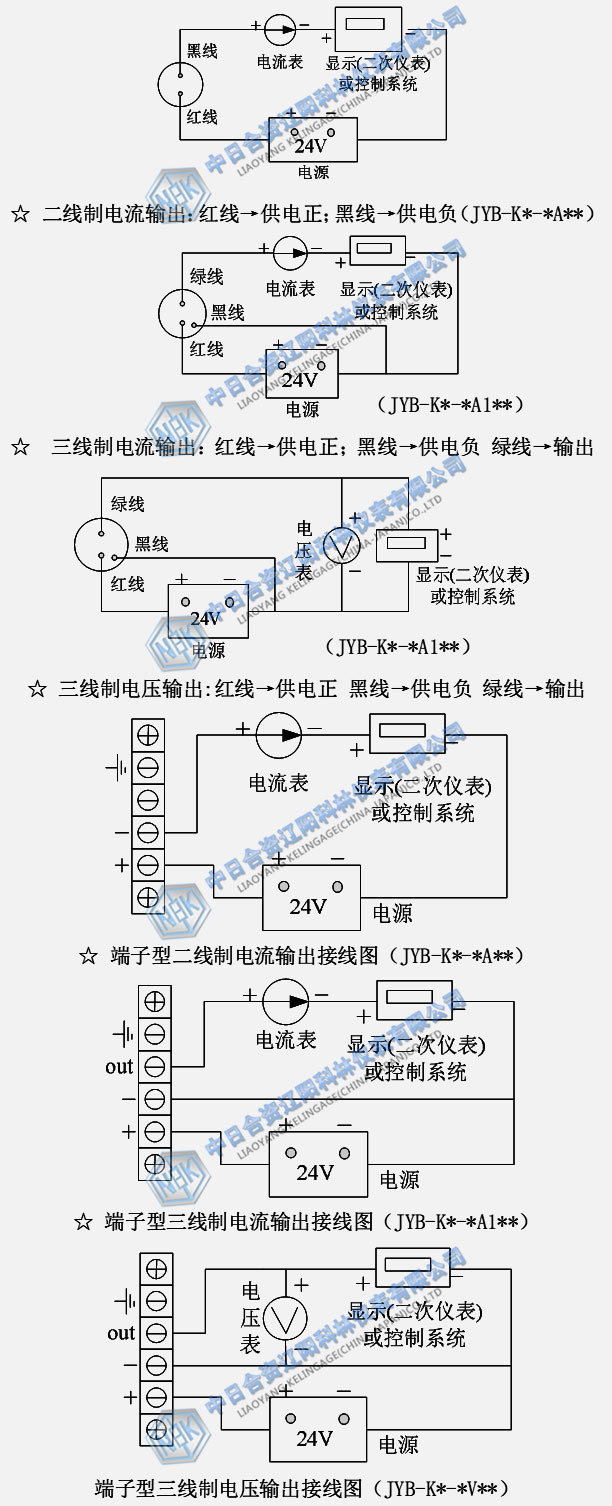

请注意在安装变送器时，选用的线缆应不低于变送器的防护等级，同时为保证防护等级应选用直径为6mm～8mm的线缆。线缆应参照接线图正确连接，如使用屏蔽线缆应将屏蔽层接至屏蔽地端，并保证可靠连接。
为确保变送器能够稳定准确的正常工作，测试液位前应通电预热15分钟。
七、安全说明
安装过程中应确保变送器拧紧牢固，方可上电测量；拆卸前应断开电源。

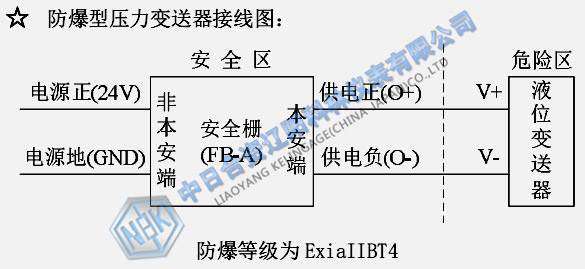

对于需要防爆的工作场合，安装至危险场所并待线缆连接完毕后方可通电测量液位，避免在危险场合带电操作，不正确的操作将会引起严重的人身伤害和重大的物质损失。
八、产品维修和故障排除
如果变送器出现故障，请与我公司的售后服务取得联系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：
● 现场环境描述；
● 故障现象；
● 测量介质以及其物理化学性质描述；
当变送器需要维修或校准时，请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质。
▽ 常见故障分析与排除
| 故障现象 | 原因分析 | 排除方法 |
|
变送器无显示 或无输出信号 |
变送器未供电 接线错误 |
给变送器按接线图 正确供电 |
|
在液位恒定时显示或输 出不规则跳变 |
变送器外壳接 地端未接地 现场射频干扰强 未使用屏蔽线缆 |
使用屏蔽线缆且 屏蔽层接地 变送器外壳接地端 与大地可靠连接 |
|
变送器未浸入测量介质 中但显示不是0mm或不 是其对应输出值 |
变送器未工作在其要求 的环境中 |
将变送器移到规定的环 境下工作或采取措施使 环境符合要求 |
|
变送器显示或输出与测 量液位不符 |
供电电压不正确 外接负载过大 |
使供电电压为DC24V 调整外接负载 |
若故障现象不属上述范围，请与我公司售后服务取得联系。
九、产品保养
只能使用中性的试剂清洗变送器，避免使用带有腐蚀性的试剂清洗，如酸、碱性溶剂，家用洗涤剂等。变送器属于精密仪器，应存放在干燥通风的室内环境，避免阳光直晒。
十、注意事项
1. 请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
2. 确认电源输出电压是否正确；电源的正、负与产品的正、负接线对应；液位最大高度在该产品的量程范围内；
3. 传感器属于精密器件，用户在使用时请不要自行拆卸，更不能触碰膜片，以免造成产品的损坏；
4. 请避免液位变送器电缆接线头（贴警示牌处）浸水，造成通气线内进水，导致变送器进水损坏；
5. 请避免液位变送器的电缆线被刀或其他锋利的金属物体划伤，造成变送器进水损坏；
