带灯视镜
发表时间：2019-11-08 02:58浏览量：1103
用途
带灯视镜是我公司按照化工部（HG）标准生产、制造的一种设备窥视装置。该系列产品与设备之间均采用焊接形式。该产品广泛应用于石油、化工、电力、冶金、医药等领域，可直接对设备中流体的工作状态进行观测。
产品分类
| 结构形式 |
设计温度 (℃) |
公称压力 (MPa) |
公称直径 (DN) |
材质 | 制造标准 |
| A型带灯视镜 | 0～200 |
0.6 1.0 |
100 125 150 |
Ⅰ碳钢 Ⅱ不锈钢和碳钢混合 Ⅲ全不锈钢 |
HG/T21575-94 |
| B型带灯有冲洗孔视镜 | |||||
| C型带灯有颈视镜 | |||||
| D型带灯有颈有冲洗孔视镜 |

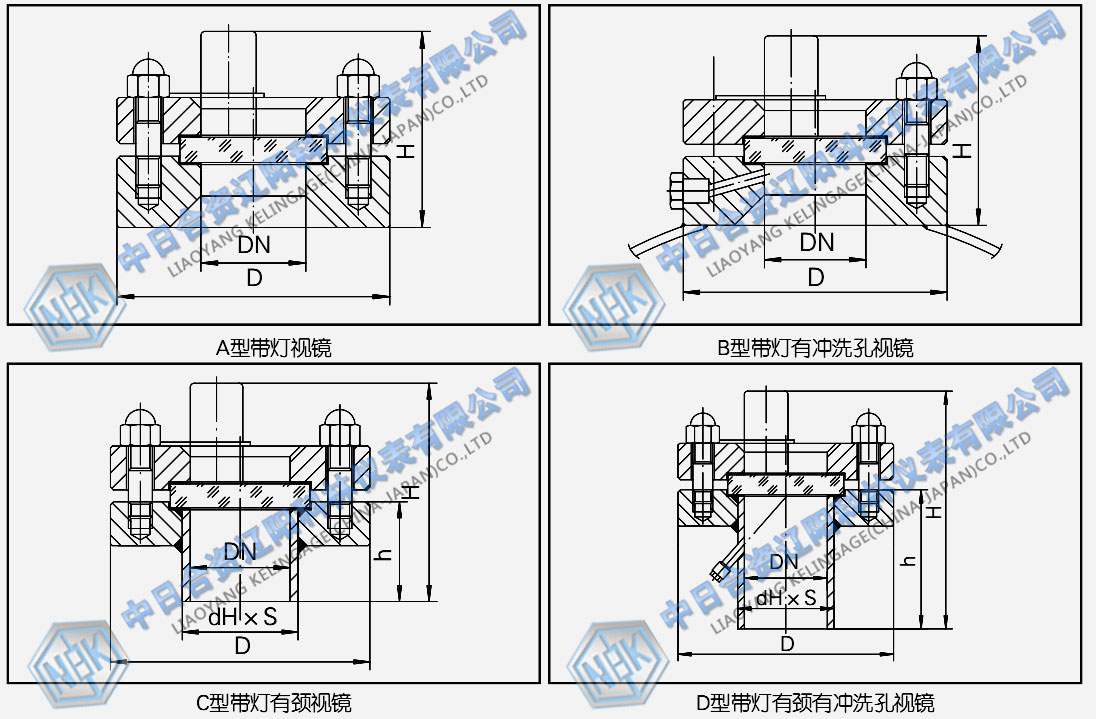

结构形式
技术参数
A型带灯视镜技术参数表
|
公称直径 (DN) |
公称压力 (PN) |
D | ≈H |
视镜重 (kg) |
总重(kg) | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||
| 100 | 0.6 | 180 | 148 | 208 | 6.2 | 7.2 | 9.2 |
| 1.0 | 200 | 160 | 220 | 13.0 | 14.0 | 16.0 | |
| 125 | 0.6 | 205 | 150 | 210 | 7.8 | 8.8 | 10.8 |
| 1.0 | 225 | 160 | 220 | 15.0 | 16.0 | 18.0 | |
| 150 | 0.6 | 230 | 150 | 210 | 9.8 | 10.8 | 12.8 |
| 1.0 | 250 | 160 | 220 | 18.2 | 19.2 | 21.2 | |
B型带灯有冲洗孔视镜技术参数表
|
公称直径 (DN) |
公称压力 (PN) |
D | ≈H |
视镜重 (kg) |
总重(kg) | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||
| 100 | 0.6 | 180 | 150 | 210 | 6.5 | 7.5 | 9.5 |
| 1.0 | 200 | 160 | 220 | 13.0 | 14.0 | 16.0 | |
| 125 | 0.6 | 205 | 152 | 212 | 8.3 | 9.3 | 11.3 |
| 1.0 | 225 | 160 | 220 | 15.0 | 16.0 | 18.0 | |
| 150 | 0.6 | 230 | 152 | 212 | 10.3 | 11.3 | 13.3 |
| 1.0 | 250 | 160 | 220 | 18.2 | 19.2 |
21.2 |
|
C型带灯有颈视镜技术参数表
|
公称直径 (DN) |
公称压力 (PN) |
D | dh×S | h | ≈H |
视镜重 (kg) |
总重(kg) | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||||
| 100 | 0.6 | 180 | 108×4 | 50 | 170 | 230 | 4.7 | 5.7 | 7.7 |
| 1.0 | 200 | 108×4 | 80 | 200 | 260 | 10.6 | 11.6 | 13.6 | |
| 125 | 0.6 | 205 | 133×4 | 50 | 170 | 230 | 6.8 | 7.8 | 9.8 |
| 1.0 | 225 | 133×4 | 80 | 200 | 260 | 13.5 | 14.5 | 16.5 | |
| 150 | 0.6 | 230 | 159×4 | 60 | 180 | 240 | 8.8 | 9.8 | 11.8 |
| 1.0 | 250 | 159×4 | 80 | 200 | 260 | 17.4 | 18.4 | 20.4 | |
D型带灯有颈有冲洗孔视镜技术参数表
|
公称直径 (DN) |
公称压力 (PN) |
D | dh×S | h | ≈H |
视镜重 (kg) |
总重(kg) | ||
| 防腐型 | 防爆型 | 防腐型 | 防爆型 | ||||||
| 100 | 0.6 | 180 | 108×4 | 84 | 204 | 264 | 4.7 | 5.7 | 7.7 |
| 1.0 | 200 | 108×4 | 105 | 225 | 285 | 10.7 | 11.7 | 13.7 | |
| 125 | 0.6 | 205 | 133×4 | 91 | 211 | 275 | 6.8 | 7.8 | 9.8 |
| 1.0 | 225 | 133×4 | 117 | 237 | 297 | 13.6 | 14.6 | 16.6 | |
| 150 | 0.6 | 230 | 159×4 | 90 | 210 | 270 | 9.1 | 10.1 | 12.1 |
| 1.0 | 250 | 159×4 | 130 | 250 | 310 | 18.2 | 19.2 | 21.2 | |
